- 產品詳情

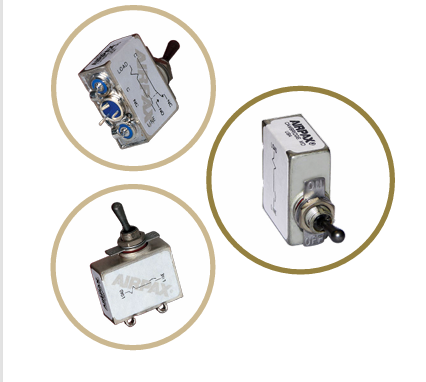

Airpax? AP系列磁路保護器(也叫202系列斷路器)有直流、50/60Hz或400Hz版本，具備多種延遲以滿足特定應用需求。與熱電路保護器不同，AP在寬溫度范圍下跳閘電流不變。其“無跳閘”功能可在過載時斷開電路(即使手柄在ON位)，由延遲機構感應故障實現。襯套/手柄組件中的“O”形圈襯套密封件和硅橡膠壓蓋確保防水板完整，經MIL - STD - 202方法101測試條件B的鹽霧測試無腐蝕、電氣或機械損壞，常用于通信、導航、飛機儀表、雷達和電源等領域。
Airpax? UP電路保護器獲UL和CSA認證，結構和工作原理與AP基本相同，可在50伏直流 - 20安培、120伏50/60Hz - 15安培、240伏50/60Hz - 7.5安培下運行。因UL和CSA爬電距離規格及寬玻璃端子，僅提供單極單元，石化應用有可選的FM認證(僅適用于單極、串聯跳閘、UP型裝置)。
Airpax? AP - MIL保護器依據MIL - PRF - 39019及相關規格表生產，經嚴格生產和測試以保持QPL，QPL接受1極、2極和3極串聯脫扣單元(帶或不帶輔助觸點)，可參考MIL - PRF - 39019/1至6規格表獲取應用政府名稱，AIRPAX籠代碼為81541。
特征：
Trip Free(自由脫扣)：AP電路保護器過載時會跳閘開路，即便強行保持開啟也如此，防止操作員因保持手柄ON位損壞電路。
跳閘指示：過載時，斷路器操作手柄強制正向移到OFF位，無需手動完全“復位”即可再次打開。
環境操作：按MIL - PRF - 39019要求測試，可在 - 40°C至 + 100°C環境運行。
絕緣電阻：100Vdc電位下超100兆歐。
介電強度：打開時，可承受端子到外殼及端子間1250伏RMS、60Hz電壓。
耐用性：當作為ON - OFF開關運行時，按6000次額定電流操作加上4000次空載操作、每分鐘6次的速度測試，壽命超10,000次操作。

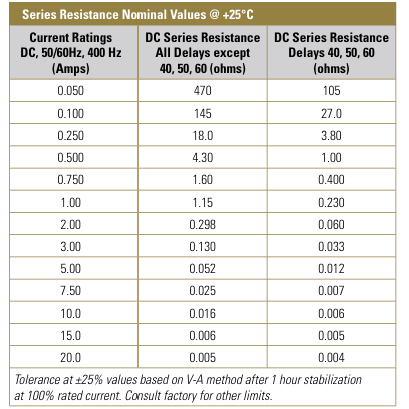

額定電流：AP保護器額定電流為50毫安 - 20安培、50伏直流或240伏交流(最大60Hz或400Hz);UP保護器通過UL 1077和CSA認證(見下表)，其他評級可咨詢工廠。
杠桿強度：操作桿或其密封件在承受10磅力(任何方向)時不會損壞。
電擊：所有保護器可承受100G，即使承載全額定電流、在任何6毫秒持續時間的平面上施加電擊也不會跳閘(按MIL - PRF - 213第4.6.14段方法I或MIL - Std - 39019測試，延遲40、50和60斷路器在80%額定電流下測試)。
振動：所有保護器可承受10 - 55次振動(06倍振幅)和55 - 2000次(10G振動)(任何平面，全額定電流運行時)，不會損壞和跳閘(按MIL - PRF - 204第4.6.12段MIL - Std - 202測試條件C進行39019測試，延遲40、50和60保護器在80%額定電流下測試)。
短路容量：按UL1077程序測試，AP輔助保護器在32Vdc、120Vac、240Vac、60或400Hz時短路容量為1000安培，零件僅UP1型符合UL1077認證;按MIL - PRF - 39019額定斷裂容量為500安培(50伏直流)、500安培(120伏交流)、300安培(240伏交流，60或400赫茲)。
外殼密封：斷路器完全密封，完全浸入水中無泄漏跡象(符合MIL - PRF - 39019要求)。
面板密封：“O”形圈與其他圖示硬件一起，可承受15 psi壓差密封一小時。
