- 產品詳情

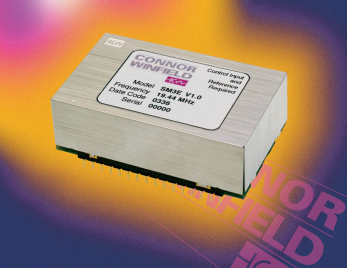

SM3E定時模塊提供的時鐘輸出滿足或超過GR-1244-CORE(ISsue 2)、GR-253-CORE (ISsue 3)和ITU-TG的Stratum 3規范。812(選項3). sm3e具有8個參考輸入。每個輸入將自動刪除以下參考頻率:8 kHz,1.544 MHz, 2.048 MHz,12.96 MHz, 19.44MHz, 25.92 MHz,38.88 MHz,51.84MHz和77.76 MHz。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SM3E | 同步卡 | 定時模塊 | 32針 | 3.3 伏直流電 | 8 KHz 至 77.76 MHz | 0 至 70C | 2 | +/-4.6ppm | +/-0.37ppm/24 小時 | 不適用 |
應用:
SM3E時序模塊是用于Stratum 3E時序應用的完整系統時鐘模塊，符合GR-1244-CORE(issue 2)，GR-253-CORE (issue)和lTU-T G.812(選項3)。應用包括共享端口適配器，數據數字交叉連接，ADM, DSLAM，多業務平臺，TDM,SDH和sonet環境中的交換機和路由器。
SM3E時序模塊以最小的工作量和成本保證完全符合地層3的要求。
特性:
小包裝尺寸:2.05 " x 1.25 " x 0.75 "
8個自動選擇輸入參考，8 kHz-77.76 MHz
階段構建
非命中參考開關優于1ppb初始保持過偏移
帶相位調整的各輸入主從操作的頻率鑒定和參考檢測損失
手動/自主操作雙向SPl端口控制和狀態報告
三個CMOS頻率輸出-輸出t1從1.544 -77.76MHz,Ms_Out@8KHz,BITS @2.048 MHz或1.544 MHz
3.3 v操作
