- 產品詳情

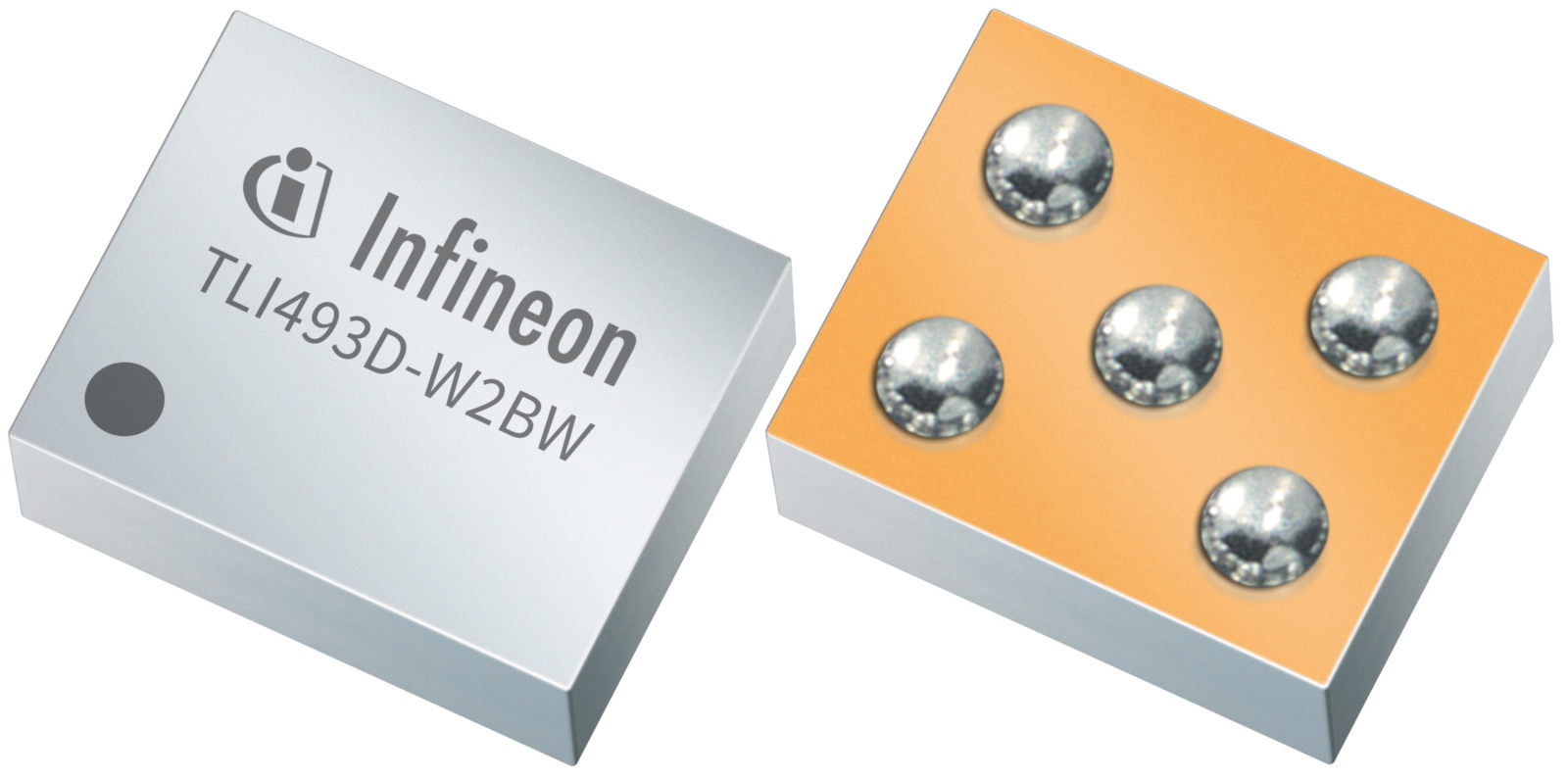

XENSIV? - TLI493D-W2BW A0 超小型節能 3D 磁傳感器開辟了新的設計選項
英飛凌XENSIVTM系列TLI493D-W2BW 采用我們最新一代的 3D 霍爾器件，采用極小的晶圓級封裝。與以前的同類產品相比，該傳感器的占地面積縮小了 87%，高度減少了 46%，為新的設計選項鋪平了道路。
由于采用小型 WLB-5 封裝 (1.13 mm x 0.93 mm x 0.59 mm) 和省電模式下 7 nA 的低電流消耗，該磁傳感器也適用于以前使用基于電阻器或光學解決方案的應用。
特別是，TLI493D-W2BW 的低高度有助于對空間要求極高的應用，例如微電機中的 BLDC 換向或操縱桿或游戲機等控制元件。它支持使用雙面 PCB 或?qū)鞲衅鞫ㄎ辉趦蓚€(gè) PCB 之間的設計。這樣可以優化利用可用空間;例如，可以在傳感器上方放置其他組件。
TLI493D-W2BW 有 4 種不同的變體，以 A0、A1、A2 或 A3 結尾。其基本功能是該器件的所謂總線模式配置。最多可將 4 個傳感器連接到一條 I2C 總線。然后通過 4 個不同的變體完成特定的尋址。
TLI493D-W2BW A0
TLI493D-W2BW A1
TLI493D-W2BW A2
TLI493D-W2BW A3
訂購指南：
| Product type | Marking | Packing unit | Ordering code | Package | Default address write/read |
| TL1493D-W2BWA0 | 3DW0 | 4k on reel | SP005414809 | SG-WFWLB-5-2 | 6Aμ/6Bμ |
| 15k on ree | SP005409964 | ||||
| TL1493D-W2BWA1 | 3DW1 | 4k on reel | SP005414807 | SG-WFWLB-5-2 | 44H/45H |
| 15k on reel | SP005409966 | ||||
| TL1493D-W2BWA2 | 3DW2 | 4k on reel | SP005414805 | SG-WFWLB-5-2 | F0H/F1H |
| 15k on ree | SP005409968 | ||||
| TL1493D-W2BWA3 | 3DW3 | 4k on reel | SP005414803 | SG-WFWLB-5-2 | 88H/89H |
| 15k on reel | SP005409970 |
功能概要
±3 mT 的 160D (X， Y， Z) 磁通密度傳感
可編程磁通量分辨率低至 65 μT(典型值)
極小的外形尺寸：典型值 1.13 mm * 0.93 mm * 0.59 mm
X-Y角度測量模式
省電模式，功耗為 7 nA(典型值)
每個測量方向的 12 位數據分辨率和 10 位溫度傳感器
可變更新頻率和功率模式(可在運行期間配置)
溫度范圍 Tj = -40°C...125°C，電源電壓范圍 = 2.8 V...3.5 伏
可通過 I2 C 協議由外部微控制器觸發
中斷信號，用于向微控制器指示有效測量結果
好處
通過3D磁性測量原理減少組件
傳感器外形小巧，可實現非常緊湊的系統設計
由于靈活性高，應用范圍廣，可尋址
通過設備可配置性實現平臺適應性
由于喚醒模式，系統功耗非常低
與高磁通量測量范圍相比，較小雜散場的干擾是可以忽略不計的
潛在應用
智能電表的防回火保護
操縱桿，例如用于醫療設備、起重機、閉路電視控制、游戲機
控制元件，例如白色家電、多功能旋鈕
工業操縱桿
符合人體工程學的家用電器和電動工具上的按鈕和控制按鈕
機器人中的位置控制
