- 產品詳情
功能描述：
CY7C372i是一款系統內可重編程復雜可編程邏輯器件(CPLD)，是FLASH370i?高密度高速CPLD系列的一部分。與FLASH370i系列的所有成員一樣，CY7C372i旨在為高密度cpld帶來22V10的易用性和高性能，以及PCI本地總線規范支持。
與所有UltraLogic?FLASH370i器件一樣，CY7C372i具有電擦除和ISR功能，簡化了設計和制造流程，從而降低了成本。Cypress ISR功能是通過JTAG串行接口實現的。數據通過SDI和SDO引腳輸入和輸出。ISR接口通過編程電壓引腳(ISREN)使能。此外，由于FLASH370i器件具有優越的可路由性，ISR通常允許用戶在固定引腳分配的同時更改現有的邏輯設計。

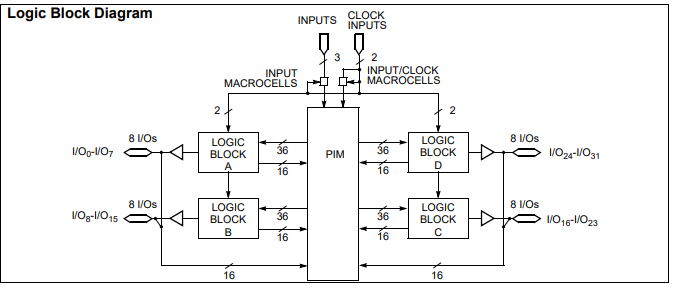

CY7C372i中的64個巨細胞被分成4個邏輯塊。每個邏輯塊包括16個宏單元、一個72 × 86的產品項數組和一個智能產品項分配器。
FLASH370i架構中的邏輯塊已連接具有非?？焖俸涂深A測的路由資源可編程互連矩陣(PIM)。PIM為互連帶來了靈活性、可路由性、速度和統一的延遲。
特性：
?64個宏單元在四個邏輯塊
?32個I/O引腳
?五個專用輸入，包括兩個時鐘引腳
?系統內可編程(ISR?)閃存技術- JTAG接口
?所有I/ o和專用輸入的總線保持能力
?沒有隱藏的延遲

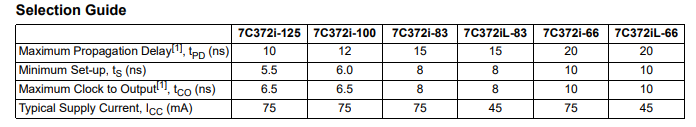

?高速
—fMAX = 125 MHz
- tPD = 10ns
- tS = 5.5 ns
- tCO = 6.5 ns
完全符合PCI標準
?3.3V或5.0V I/O操作
?可在44引腳PLCC, TQFP和CLCC封裝
?與CY7C371i引腳兼容
產品技術規格：
| EU RoHS | Not Compliant |
| ECCN (US) | 3A001.a.2.c |
| Part Status | Obsolete |
| HTS | 8542.39.00.01 |
| Automotive | No |
| PPAP | No |
| Family Name | FLASH370i |
| Program Memory Type | Flash |
| Number of Logic Blocks/Elements | 4 |
| Number of Global Clocks | 2 |
| Number of Macro Cells | 64 |
| Product Terms | 16 |
| Device System Gates | 1600 |
| Data Gate | No |
| Maximum Number of User I/Os | 32 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Clock to Output Delay (ns) | 10 |
| Maximum Propagation Delay Time (ns) | 20 |
| Speed Grade | 66 |
| Individual Output Enable Control | No |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Typical Operating Supply Voltage (V) | 5 |
| I/O Voltage (V) | 3.3|5 |
| Maximum Operating Current (mA) | 200 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Military |
| Mounting | Surface Mount |
| Package Height | 4.82(Max) - 0.76(Min) |
| Package Width | 16.66 |
| Package Length | 16.66 |
| PCB changed | 44 |
| Standard Package Name | LCC |
| Supplier Package | CLCC |
| Pin Count | 44 |
| Lead Shape | No Lead |
