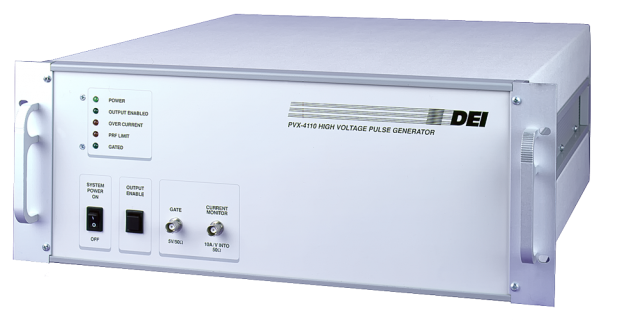

PVX-4110 脈沖發生器針對高阻抗容性負載進行了優化，非常適合驅動提取網格和偏轉板，用于在飛行時間質譜儀和加速器、光學器件(如普克爾斯池和 Q 開關)以及某些低電流等離子體應用中對粒子束進行靜電調制。它采用直接耦合、風冷固態半橋(圖騰柱)設計，并具有過流檢測和關斷電路。
PVX-4110 集成了所有控制和保護邏輯電路、支持電源、儲能和輸出級電路，可直接連接到負載。該裝置具有前面板指示燈 LED，用于監控脈沖發生器的狀態，前面板電壓和電流監控器提供實時查看輸出電壓和波形的簡單方法。
主要特點：
· 0 至 ±10,000 V 脈沖輸出
· <60 ns 上升和下降時間，10 kHz 脈沖重復頻率
· 電弧、短路和負載瞬變保護
· 電壓和電流監視器輸出
規格：
| 最大電壓幅值 | 10,000伏 |
| 脈沖極性 | 雙極 （+/-） |
| 最大/最小頻率 | 10 赫茲 |
| 上升/下降時間 | 60納秒 |
| 脈沖引擎（觸發器） | 外部 |
| 遙控 | 不適用 |
| 外形尺寸 | 臺式，機架式可選 |
| 尺寸 （in） | 約26 x 26 x 12 |
| 重量（磅） | 35 |
| 運輸尺寸 | 28 x 23 x 13 英寸 |
| 裝運重量 | 40 千克 |
